एएसटीएम बी564 मोनेल 400 फ्लैंज निकेल - कॉपर मिश्र धातु घटक हैं जो उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, जो उन्हें समुद्री वातावरण और कठोर रासायनिक अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाते हैं। उनकी उच्च शक्ति उन्हें 1000 डिग्री फ़ारेनहाइट (540 डिग्री) तक तापमान का सामना करने की अनुमति देती है। फ्लैंज विभिन्न शैलियों में आते हैं (उदाहरण के लिए, बट वेल्ड फ्लैंज, ब्लाइंड फ्लैंज) और अपतटीय तेल और गैस, रासायनिक प्रसंस्करण और समुद्री इंजीनियरिंग जैसे उद्योगों में आवश्यक हैं।
B564 N04400 सामग्री क्या है?
एएसटीएम बी564 यूएनएस एन04400 फ्लैंज मोनेल 400 से बने स्टील फ्लैंज हैं, जो एक अत्यधिक संक्षारण प्रतिरोधी मिश्र धातु है जो अत्यधिक तापमान और संक्षारक वातावरण को सहन करने में सक्षम है। UNS N04400 स्टील फ़्लैंज विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और शैलियों में उपलब्ध हैं।
मोनेल 400 फ्लैंज एक निकल -तांबा मिश्र धातु (लगभग 67% निकल - 23% तांबा) है जो उच्च तापमान वाले समुद्री जल और भाप, साथ ही खारे और क्षारीय समाधानों का प्रतिरोध करता है। मिश्र धातु 400 एक ठोस घोल मिश्र धातु है जिसे केवल ठंडे काम से ही कठोर किया जा सकता है। यह निकल मिश्र धातु उत्कृष्ट संक्षारण प्रतिरोध, वेल्डेबिलिटी और उच्च शक्ति प्रदान करता है।
तेज़ गति से बहने वाले खारे या समुद्री पानी में इसकी कम संक्षारण दर, अधिकांश मीठे पानी में तनाव संक्षारण दरार के लिए उत्कृष्ट प्रतिरोध, और संक्षारक स्थितियों की एक विस्तृत श्रृंखला के प्रतिरोध के कारण इसे समुद्री अनुप्रयोगों और अन्य गैर-ऑक्सीकरण क्लोराइड समाधानों में व्यापक रूप से उपयोग किया जाता है।
यह निकल मिश्र धातु अपनी विघटित अवस्था में हाइड्रोक्लोरिक और हाइड्रोफ्लोरिक एसिड के प्रति विशेष रूप से प्रतिरोधी है। जैसा कि इसकी उच्च तांबे की सामग्री से उम्मीद की जाती है, मिश्र धातु 400 नाइट्रिक एसिड और अमोनिया प्रणालियों से हमले के लिए अतिसंवेदनशील है।
एएसटीएम बी564 मोनेल पाइप फ्लैंज बेहद मजबूत हैं, 1000 डिग्री फ़ारेनहाइट तक के तापमान के संपर्क में आने पर भी उनके यांत्रिक गुण अप्रभावित रहते हैं।
मोनेल 400रासायनिक संरचना:
| श्रेणी | C | एम.एन. | सी | S | घन | फ़े | नी |
| मोनेल 400 | अधिकतम 0.30 | अधिकतम 2.00 | 0.50 अधिकतम | 0.024 अधिकतम | 28.00 – 34.00 | अधिकतम 2.50 | 63.00 मिनट |
मोनेल 400 फ्लैंगेस का विशिष्टता चार्ट
| विनिर्देश | एएसटीएम बी564/ एएसएमई एसबी564 |
|---|---|
| श्रेणी | 400 |
| मानकों | एएसएमई|बीएस|दीन|एएनएसआई|गोस्ट|एन निकला हुआ किनारा |
| दबाव वर्ग | कक्षा 150, सीएल 300, 400, सीएल . 600, सीएल 900, कक्षा 1500 और 2500 |
| निकला हुआ किनारा चेहरा प्रकार | एफएफ, आरएफ, एलएमएफ, एसएमएफ, आरटीजे, एलजेएफ। |
| जेआईएस मानक | 5 K, 10K, 16K, 20 K, 30K, 40K, 63 K |
| आकार श्रेणियाँ | 1/2 इंच (अर्थात . 15 एनबी) से 48 इंच (अर्थात् . 1200 एनबी) तक |
| यूएनआई/डीआईएन/एन मानक | 6 बार, 10 बार, 16 बार, 25 बार, 40 बार |

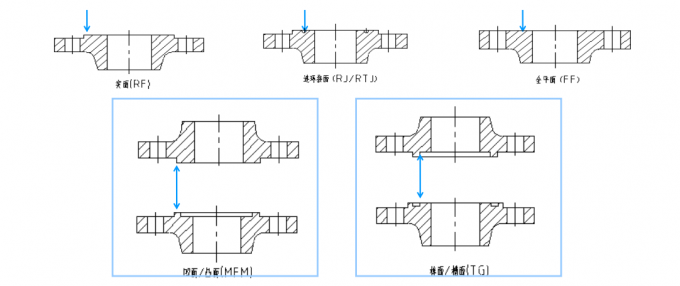

निकला हुआ किनारा सतह:
मोनेल 400 फ्लैंगेस के समतुल्य ग्रेड:
| मानक | वर्कस्टॉफ़ एन.आर. | यूएनएस | जिस | बी एस | गोस्ट | AFNOR | एन |
| मोनेल 400 | 2.4360 | N04400 | एनडब्ल्यू 4400 | एनए 13 | МНЖМц 28-2,5-1,5 | एनयू-30एम | NiCu30Fe |
मोनेल 400 पाइप फ्लैंज वजन चार्ट (24'' से कम या उसके बराबर)
| दबाव वर्ग और आकार मोनेल 400 फ्लैंज वजन के अनुसार | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| पाइप का आकार | 150 # | 300 # | 600 # | 900 # | 1500 # | 2500 # | |||||||||||||
| इसलिए | डब्ल्यू.एन | बीएलडी | इसलिए | डब्ल्यू.एन | बीएलडी | इसलिए | डब्ल्यू.एन | बीएलडी | डब्ल्यू.एन | इसलिए | बीएलडी | इसलिए | डब्ल्यू.एन | बीएलडी | इसलिए | डब्ल्यू.एन | बीएलडी | ||
| 3/4" | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 3 | 1500 # वज़न देखें | 5 | 6 | 6 | 8 | 8 | 8 | |||
| 1/2" | 1 | 2 | 1 | 1 | 2 | 1 | 2 | 2 | 2 | 1500 # वज़न देखें | 4 | 5 | 4 | 7 | 7 | 7 | |||
| 1 1/2" | 3 | 4 | 3 | 6 | 7 | 6 | 7 | 8 | 8 | 1500 # वज़न देखें | 12 | 13 | 13 | 22 | 25 | 23 | |||
| 1" | 2 | 3 | 2 | 3 | 4 | 3 | 4 | 4 | 4 | 1500 # वज़न देखें | 8 | 9 | 8 | 11 | 12 | 11 | |||
| 2 1/2" | 7 | 8 | 7 | 10 | 12 | 12 | 13 | 18 | 15 | 1500 # वज़न देखें | 36 | 36 | 35 | 55 | 52 | 56 | |||
| 2" | 5 | 6 | 5 | 7 | 9 | 8 | 9 | 12 | 10 | 1500 # वज़न देखें | 25 | 25 | 25 | 37 | 42 | 39 | |||
| 4" | 13 | 15 | 17 | 22 | 25 | 27 | 37 | 42 | 41 | 53 | 53 | 54 | 73 | 73 | 73 | 125 | 145 | 130 | |
| 3" | 8 | 10 | 9 | 13 | 15 | 16 | 16 | 23 | 20 | 31 | 26 | 29 | 48 | 48 | 48 | 83 | 94 | 86 | |
| 6" | 19 | 24 | 26 | 39 | 42 | 50 | 80 | 81 | 86 | 110 | 110 | 115 | 165 | 165 | 160 | 325 | 380 | 345 | |
| 5" | 15 | 19 | 20 | 28 | 32 | 35 | 63 | 68 | 68 | 86 | 83 | 87 | 130 | 130 | 140 | 210 | 245 | 225 | |
| 10" | 43 | 52 | 70 | 81 | 91 | 124 | 170 | 190 | 230 | 260 | 245 | 290 | 435 | 455 | 510 | 930 | 1075 | 1025 | |
| 8" | 30 | 39 | 45 | 58 | 67 | 81 | 115 | 120 | 140 | 175 | 170 | 200 | 260 | 275 | 300 | 485 | 580 | 530 | |
| 14" | 90 | 110 | 140 | 165 | 180 | 250 | 230 | 280 | 355 | 400 | 400 | 520 | ना | 940 | 975 | ना | ना | ना | |
| 12" | 64 | 80 | 110 | 115 | 140 | 185 | 200 | 225 | 295 | 325 | 325 | 415 | 580 | 690 | 690 | 1100 | 1525 | 1300 | |
| 18" | 130 | 150 | 220 | 250 | 320 | 395 | 400 | 475 | 630 | 680 | 600 | 850 | ना | 1625 | 1750 | ना | ना | ना | |
| 16" | 98 | 140 | 180 | 190 | 250 | 295 | 330 | 390 | 495 | 495 | 425 | 600 | ना | 1250 | 1300 | ना | ना | ना | |
| 22" | 185 | 225 | 355 | 370 | 465 | 640 | 590 | 720 | 1000 | ना | ना | ना | ना | ना | ना | ना | ना | ना | |
| 20" | 165 | 180 | 285 | 315 | 400 | 505 | 510 | 590 | 810 | 830 | 730 | 1075 | ना | 2050 | 2225 | ना | ना | ना | |
| 24" | 220 | 260 | 430 | 475 | 580 | 790 | 730 | 830 | 1250 | 1500 | 1400 | 2025 | ना | 3325 | 3625 | ना | ना | ना | |
मोनेल 400 निकला हुआ किनारा अनुप्रयोग:
- समुद्री जल अनुप्रयोगों के लिए समुद्री उपकरण, पंप, वाल्व और पाइपिंग सिस्टम
- रासायनिक संयंत्र उपकरण
- एयरोस्पेस अनुप्रयोग
- हीट एक्सचेंजर्स
- उच्च दबाव वाले अनुप्रयोग
- अपतटीय अनुप्रयोग
- तटवर्ती अनुप्रयोग
- रेफ्रिजरेंट भंडारण के लिए वेल्डेड दबाव वाहिकाएँ
Gnee Steel विभिन्न निकल आधारित मिश्र धातुओं के उत्पादन और बिक्री में माहिर है, जिनमें Nickel 201, Nickel 202, Hattelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy शामिल हैं। 800, इंकोलॉय 800H/HT, इंकोलॉय 825, मोनेल मिश्र धातु 400, मोनेल K500, और उच्च तापमान मिश्र धातु। Gnee Steel के उत्पादों का व्यापक रूप से एयरोस्पेस, रसायन, विद्युत ऊर्जा, ऑटोमोटिव और परमाणु ऊर्जा अनुप्रयोगों में उपयोग किया जाता है। हम ग्राहकों की आवश्यकताओं के अनुरूप अनुकूलित मिश्र धातु समाधान भी प्रदान करते हैं। मिश्र धातु मूल्य निर्धारण पूछताछ या अनुकूलित मिश्र धातु समाधान के लिए, कृपया उद्धरण के लिए हमसे संपर्क करेंss@gneesteel.com.
